ConvML 1.2: Zespół napędowy <DriveUnit>

3.10 Zespół napędowy <DriveUnit>

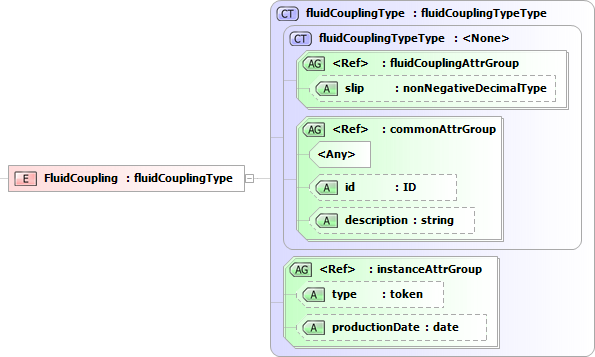

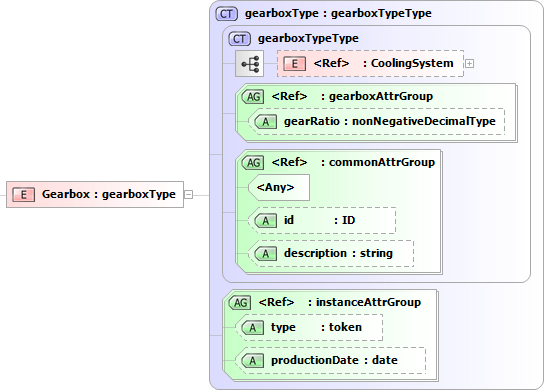

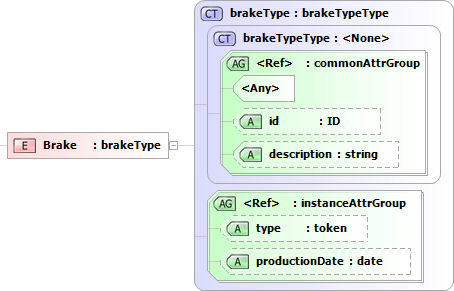

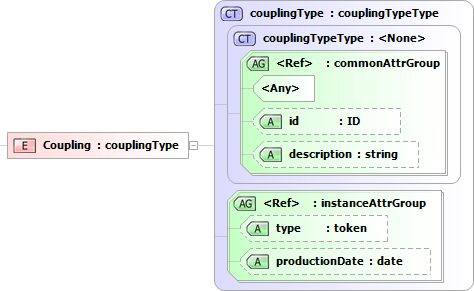

Element grupujący urządzenia wchodzące w skład zespołu napędowego. Może występować jedynie jako podelement elementu Pulley (Bębna).

$\includegraphics[width=0.6\textwidth ]{png/liquid/DriveUnit}$

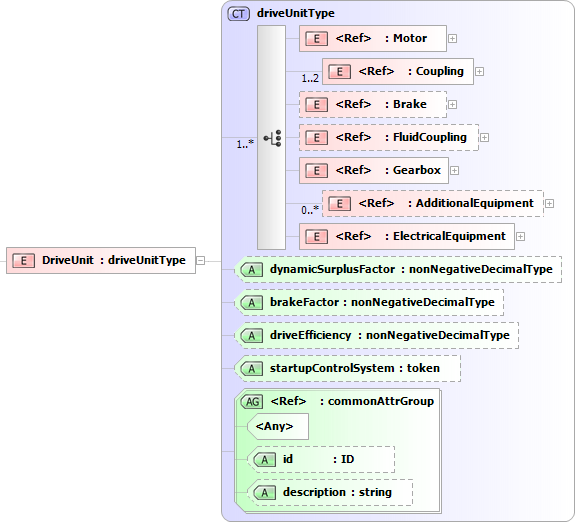

Figure 19: Definicja elementu DriveUnit

Rodzice: Pulley

Atrybuty:

dynamicSurplusFactor: Współczynnik nadwyżki dynamicznej $K_ D = M_ R/M_ U$ , gdzie $M_ R$ - moment rozruchowy, $M_ U$ - moment ustalony
brakeFactor: Stosunek momentu hamowania do nominalnego momentu napędu $K_ H = M_ H/M_ N$ , gdzie $M_ H$ - moment hamowania, $M_ N$ - moment nominalny
driveEfficiency: Sprawność napędu - $\eta$
startupControlSystem: Urządzenie rozruchowe

$\includegraphics[width=0.6\textwidth ]{png/liquid/Motor}$

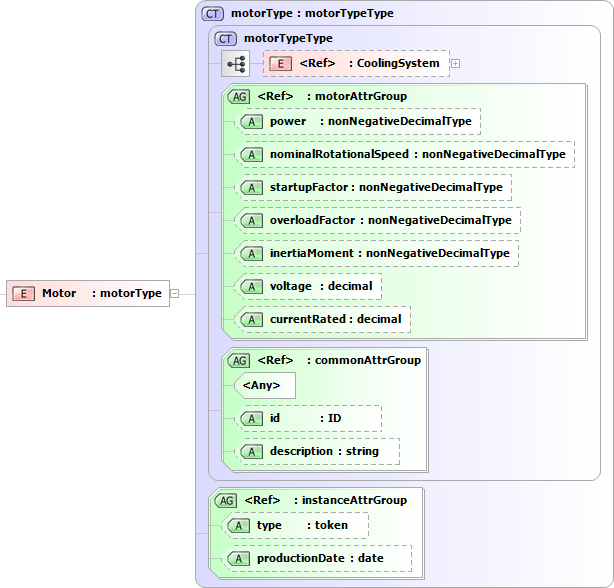

Figure 20: Definicja elementu Motor

Rodzice: DriveUnit

Atrybuty:

power: Moc silnika [kW]
nominalRotationalSpeed: Nominalna prędkość obrotowa [1/min]
startupFactor: Współczynnik rozruchowy $K_ R = M_ R/M_ N$ , gdzie $M_ R$ - moment rozruchowy, $M_ N$ - moment nominalny
overladFactor: Współczynnik przeciążalności napędu $K_ O = M_{Max}/M_ N$ , gdzie $M_{Max}$ - moment maksymalny, $M_ N$ - moment nominalny
inertiaMoment: Moment bezwładności [kgm $^2$ ]
voltage: Napięcie zasilania
currentRated: Prąd znamionowy silnika
