ConvML 1.2: Taśma <Belt>

3.5 Taśma <Belt>

Taśma jest podstawowym elementem przenośnika. Taśma zamontowana na przenośniku taśmowym jest najczęściej listą odcinków taśmy połączonym złączami.

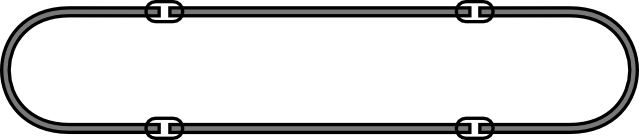

$\includegraphics[width=0.6\textwidth ]{png/tasma}$

Figure 6: Taśma przenośnikowa w uproszczeniu

Element Belt jest jedynie elementem grupującym i nie ma swojej fizycznej reprezentacji w konstrukcji przenośnika taśmowego. Element ten definiuje strukturę, zgodnie z którą taśma przenośnikowa jest listą naprzemiennie występujących elementów BeltSegment oraz BeltSplice, gdzie położenie tych elementów w dokumencie odzwierciedla położenie odcinków i złącz w rzeczywistej taśmie zamontowanej na przenośniku. Pierwsze złącze na liście łączy ze sobą odcinek następujący bezpośrednio po nim oraz ostatni odcinek na liście, w ten sposób domykając pętlę.

<Belt>
  <BeltSplice id="1" />
  <BeltSegment id="2" />
  <BeltSplice id="3" />
  <BeltSegment id="4" />
  <BeltSplice id="5" />
  <BeltSegment id="6" />
</Belt>

W powyższym listingu odcinek taśmy 6 jest połączony złączem 5 z odcinkiem taśmy 4 oraz złączem 1 z odcinkiem taśmy 2. W najprostszym przypadku może być jedno złącze i jeden odcinek.

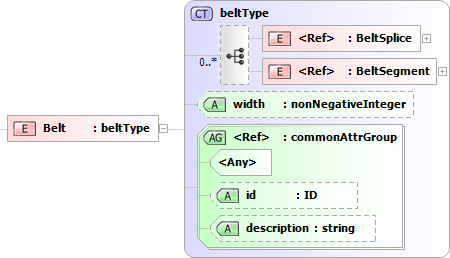

$\includegraphics[width=0.6\textwidth ]{png/liquid/Belt}$

Figure 7: Definicja elementu Belt

Rodzice: BeltConveyor

Atrybuty:

width: Szerokość taśmy - B [mm]

Odcinek taśmy <BeltSegment>

Element BeltSegment odzwierciedla fizycznie zamontowany na przenośniku odcinek taśmy. Atrybuty z grupy beltSegmentAttrGroup mogą występować bezpośrednio w elemencie BeltSegment lub elemencie BeltSegmentType do którego można się odwoływać z elementu BeltSegment za pomocą atrybutu type. Cechą tej grupy atrybutów jest to, że mogą opisywać zarówno instancję jak i typ odcinka taśmy. Atrybuty length oraz cetificate mogą występować tylko w elemencie BeltSegment.

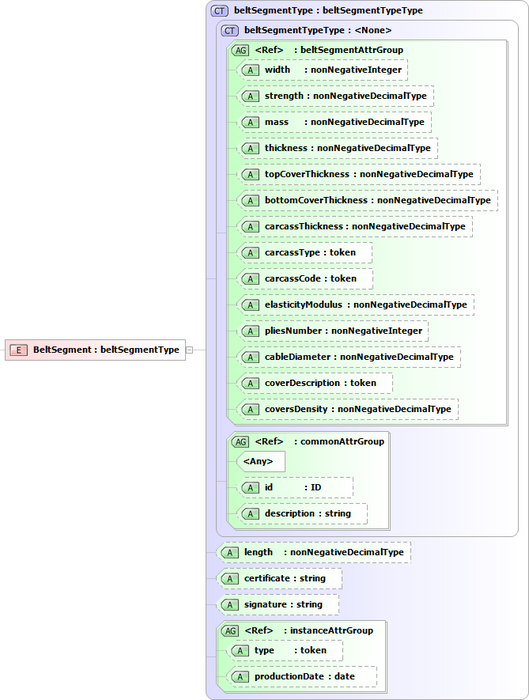

$\includegraphics[width=0.6\textwidth ]{png/liquid/BeltSegment}$

Figure 8: Definicja elementu BeltSegment

Rodzice: Belt

Atrybuty:

width: Szerokość odcinka taśmy [mm]
strength: Nominalna wytrzymałość taśmy [kN/m]
mass: Masa taśmy [kg/m]
thickness: Grubość taśmy [mm]
topCoverThickness: Grubość okładki górnej (nośnej) [mm]
bottomCoverThickness: Grubość okładki dolnej (bieżnej) [mm]
carcassThickness: Grubość rdzenia taśmy [mm]
carcassType: Typ rdzenia taśmy (tkaninowa, z linkami stalowymi)
carcassCode: Współczynnik rodzaju materiału rdzenia
elasticityModulus: Moduł sprężystości taśmy - E [kN/m]
pliesNumber: Liczba przekładek lub linek
cableDiameter: Średnica linki [mm]
coverDescription: Oznaczenie okładek
coversDensity: Gęstość mieszanki okładkowej [kg/mm*m $^2$ ]
length: Długość odcinka [m]
certificate: Numer atestu

Złącze <BeltSplice>

Złącze w języku ConvML odnosi się do sąsiednich elementów na liście potomków elementu Belt. W poprawnym dokumencie będą to zawsze elementy BeltSegment reprezentujące odcinki taśmy. Złącze w przeciwieństwie do odcinka nie posiada parametru długości i jest rozpatrywane jako miejsce (punkt) wykonania połączenia.

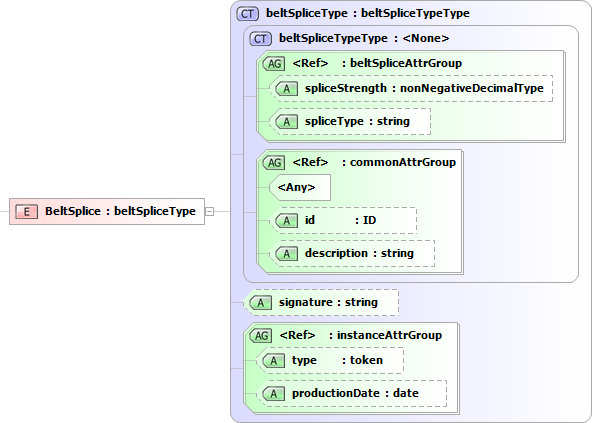

$\includegraphics[width=0.6\textwidth ]{png/liquid/BeltSplice}$

Figure 9: Definicja elementu BeltSplice

W przypadku złącza, standardowy atrybut productionDate należy tłumaczyć jako datę wykonania złącza.

Rodzice: Belt

Atrybuty:

spliceStrength: Wytrzymałość połączenia [%]
spliceType: Rodzaj złącza np: wulkanizowane, mechaniczne, klejone, inne.
